长期渗漏监测系统
PLLS
基于电学传感与化学示踪双引擎，将一次性勘测升级为全生命周期在线监测，实时定位与告警。
服务介绍
基于电学传感与化学示踪双引擎，将一次性勘测升级为全生命周期在线监测，实时定位与告警。
- 电学 + 化学双引擎，提升复杂工况下的定位准确率
- 7×24 实时监测，秒级阈值告警通知
- 云端 2D / 3D 电势场可视化与历史回溯
- 全生命周期数据归档，符合环保审计要求
核心方法
多方法融合，环环相扣
Electrical Channel
电学通道
通过预埋电极阵列实时采集电势/电流密度数据；任何破损形成低阻通路，反演算法解算坐标。
Chemical Channel
化学示踪通道
智能传感电极监测电导率突变，与电学通道融合提升定位精度。
Cloud Analytics
云端分析
24/7 不间断采集 + 阈值告警 + 2D / 3D 电势场可视化 + 全周期数据归档。
工作依据与关键技术
规范依据 · 关键技术
系统原理
土工膜出现漏洞时，电流经上层土工膜连通至导电土工布，电信号通过导电土工布传输至监测传感电极。数据采集系统接收传感电极检测到的电信号，由分析软件判定是否存在泄漏，并确定破损位置的坐标。
1. 电学特性监测
系统利用土工膜的绝缘特性，在膜上和膜下施加电场。当土工膜完整无泄漏时，膜上下电场相对均匀；当出现泄漏时，泄漏点处形成局部导通回路，使电场发生变化。系统通过特定算法分析电场异常，判断泄漏的存在，并确定泄漏点的坐标位置。
2. 污染特征值监测
新一代长期渗漏监测系统增加了电导率测量功能。当渗漏液接触智能传感电极时，电极会监测到电导率等参数的变化；系统根据参数突变判断泄漏可能出现的位置，提高监测精度。
通过对电学特性和污染特征值的双参数监测，系统可确定土工膜的泄漏坐标，为渗漏排查和修复提供参考依据。
系统组成
系统组成及功能：
• 预埋监测单元：布设于土工膜上或下，负责数据采集；
• 采集控制主机：集中管理传感器数据，保证数据完整性；
• 数据分析软件系统：利用先进算法对采集数据进行分析和处理，计算并显示泄漏位置；
• 辅助构筑物：支持监测系统稳定运行。
预埋单元：由多参数监测传感器、导电土工布、信号传输和控制线缆组成，用于土工膜上下的数据采集与传输。
采集控制主机：由供电电源、供电控制模块、采集控制模块、高精度数据采集仪及主控服务器等组成；集成在标准 19 英寸机柜中，实现电学数据和污染特征数据的高精度、高灵敏度采集；数据可实时传输至云端数据分析平台。
采集分析软件功能：自动控制供电及数据采集；对采集数据进行渗漏分析计算，确定渗漏坐标位置；向相关人员发送警示信息；提供数据读取、归档及管理功能。

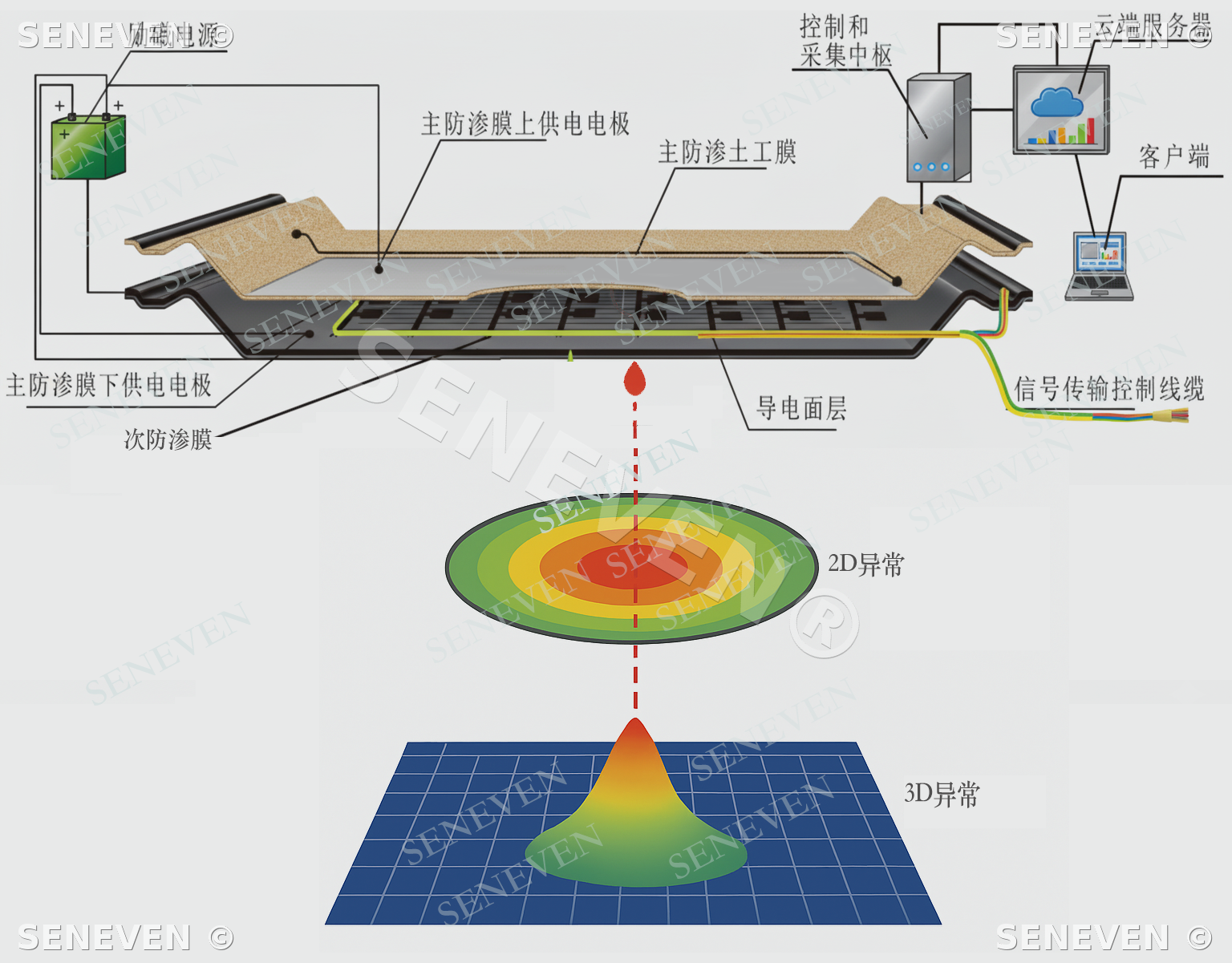

系统结构与判读流程：主／次防渗膜之间布设供电电极与导电面层，信号经传输线缆汇入采集主机并上传云端，渗漏点在平台上呈现为 2D 异常环与 3D 异常峰。
二维等势线图
云平台按设定周期自动采集全场电势，反演生成二维等势线图。防渗系统完整时等势线平缓、分布均匀；一旦出现破损，破损点构成点电源，等势线在该处收缩为闭合环，环心即为渗漏点的平面坐标。图件与坐标一并归档，可用于逐轮比对与开挖验证。
平台输出的二维电势等值线图，三角与倒三角为解算出的渗漏点坐标。
三维电势面图

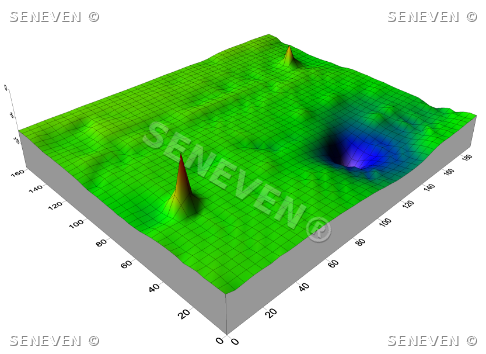

系统持续采集传感器电极阵列的电势数据，云端实时反演成 3D 电势场。在土工膜防渗系统完整无渗漏时，电势场分布平稳；一旦出现渗漏，泄漏点会形成低阻通路，在电势场上呈现明显的局部尖峰。
通过对电势场的分析与反演，系统可输出渗漏点的厘米级坐标，并以 2D / 3D 可视化呈现给运维人员。配合阈值告警与数据归档，渗漏从隐蔽缺陷变成可量化、可追溯的工程数据。
同一场地同一时次的三维电势分布曲面：峰位对应坐标，峰高对应渗漏强度。
WHY PERMANENT MONITORING
为什么要做长期监测
一次性检测确保的是投运时点的安全状态，而防渗系统的风险贯穿工程的整个生命周期。
不均匀沉降、材料老化、后期施工与意外穿刺等因素，均可能在运行期的任一时刻造成新的渗漏。长期在线监测系统在建设期与防渗结构同步预埋，投运后 7×24 小时连续采集，渗漏发生时即时报警并解算坐标。
需要说明的是，运营期长期监测与施工后的一次性检测属于两条彼此独立的技术路线。二者在电极布设方式、电场建立方式、判读逻辑与交付成果上均不相同，应按工程阶段分别设计，不可相互替代。
系统价值
响应及时
渗漏发生的最初期（小时级）即报警，可在污染扩散之前完成处置。
定位明确
直接给出渗漏点坐标，无需盲目开挖，显著降低修复成本与周期。
合规支撑
满足 GB 18598-2019 等标准对危险废物与一般工业固废填埋场的监管要求。
可供举证
每半年出具一份监测运行报告，可作为环保检查与合规审计的依据。
是否配置在线监测系统，本质差别在于渗漏的发现时机。未配置系统时，渗漏须待地下水监测井出现异常方能察觉，此时污染羽已经形成，渗漏位置与持续时间均无法判定，场地通常只能实施大面积翻挖或接受长期的地下水修复；配置系统后，同一处破损在小时级即触发报警，并直接给出坐标。
CLOUD PLATFORM
云平台
云平台承担整个系统的分析与管理职能，上面的二维等势线图与三维电势面图即为平台的输出图件。
- 01
定时与远程采集
按设定时间自动采集，也可远程随时启动一次检测。
- 02
多算法交叉验证
采用多种自主算法，从时间与空间两个维度对数据进行交叉验证。
- 03
图件与趋势输出
将结果生成二维等势图、三维立体图与历史趋势曲线。
- 04
即时报警推送
确认异常后即时通过邮件、短信推送报警，附渗漏点坐标、发生时间与相关数据。
全周期数据可追溯归档，满足环保审计与第三方核查的举证要求。
技术特点
不损伤主膜
采用全密封、非金属的柔性监测传感电极，铺设过程不破坏土工膜，并具备抗老化与抗环境电化学腐蚀性能，与工程同寿命。
解决双层膜结构的导电层缺失
特制导电土工布填补了传统双层防渗结构（如双 HDPE 膜）中上层膜下方无导电层、无法实施监测的技术空白。
连接处耐腐蚀
信号传输线缆与监测传感电极全密封连接，避免金属导线被电解和腐蚀——此处是长期监测系统最易失效的部位。
响应迅速
渗漏发生的最初期即可报警，为抢险修复争取时间。
可供合规举证
每半年出具一份监测运行报告，作为环保检查与合规审计的依据。
判读准则
电学方法的技术难点不在于测量本身，而在于干扰的排除。公司在长期工程实践中将判读准则固化为若干条不可违反的规则，同时写入算法与作业指导书。这些规则在取值上偏于保守，其目的只有一个：确保报出的每一处坐标，开挖后均能对应到实际缺陷。
- 01供电电极作为有效性判据
每次注入电流后，电场的最大正峰应落在本次供电电极附近；若二者不吻合，则判定该组数据无效，需重新采集。
- 02上下层独立判读
双层 HDPE 膜结构中，上层膜与下层膜须分别建场、分别判读，以避免层间信号混淆造成误判。
- 03近场检出予以剔除
距供电电极一个电极间距以内的检出一律剔除。该区域电场强度本身较高，无法区分响应源自漏点还是供电电极。
- 04确认与疑似的判定
三个供电电极或三种方法同时命中，且命中位置误差不大于电极间距，判为确认；两个命中判为疑似。
- 05未通电电极予以屏蔽
供电回路未接通的电极不参与佐证，否则将使原本仅有两项证据的疑似点被误判为确认。
双通道判读机制
电学通道给出坐标，化学通道提供第二重验证；两者交叉，才构成一次可复核的判定。
| 通道 | 工作方式 | 作用 |
|---|---|---|
| 电学通道 Electrical | 利用土工膜的绝缘特性，在膜上与膜下建立电场。膜体完整时电场分布相对均匀；出现泄漏洞时，泄漏点形成局部低阻回路，电场发生突变。系统以自主专利的反演算法分析电场异常并解算坐标。 | 主判据，给出渗漏点坐标 |
| 化学示踪通道 Chemical | 新一代智能传感电极集成电导率等多参数测量功能。渗漏液接触电极时化学特征值发生突变，为电学通道提供第二重验证。 | 副判据，确认渗漏并辅助判断扩散范围与严重程度 |
COMPONENTS & LAYOUT
部件构成与布设参数
| 部件 | 构成与功能 |
|---|---|
| ① 监测传感电极 | 信号采集的终端，将特征信号传输至数据采集中心。采用非金属导电材料制成，抗生化腐蚀能力与土工膜相当。 |
| ② 信号电缆 | 高强度防腐电缆线，采用柔性防腐护套，具有较高的抗拉伸强度与使用寿命。 |
| ③ 非金属供电电极 | 非金属防腐导电塑料制成，耐酸碱腐蚀，用于土工膜上和膜下供电。 |
| ④ 导电土工布 | 保证监测传感电极采集到可靠数据，电学参数经专门设计，具有良好的抗老化与抗化学腐蚀性能。 |
| ⑤ 采集控制主机 | 由供电电源、供电控制模组、采集控制模组、数据采集转换开关和主控电脑组成，集成在标准 19 寸机柜中。 |
| ⑥ 采集分析软件 | 实现供电自动控制与自动数据采集，对采集数据进行渗漏计算分析，确定渗漏位置坐标并向指定人员发送警示信息；具备数据读取与归档功能。 |
布设参数
监测传感电极于土工膜下铺设成点阵格栅状，电极间距一般为 1～6 米，依风险等级与定位精度要求确定。定位精度可达厘米级，最大不超过 1/2 电极间距。
线缆连接
信号传输线缆将每一个传感电极单独接入采集控制主机，避免串扰与共线失效。
数据链路
可实时采集电学与电化学数据；云端平台分析电测数据，异常区域以 2D 或 3D 图件呈现并给出泄漏点坐标。
关于非金属选型。填埋场膜下为长期强腐蚀环境。金属电极及裸露的金属接点在数年内即会发生电解与锈蚀，届时系统虽在运行，数据已不具备可信度。因此传感电极、供电电极与全部连接处均采用非金属导电材料，这是系统达到二十年设计寿命的前提条件。
TRACK RECORD
已完成的典型项目
以下项目均为固定式长期在线渗漏监测系统。
- 01西安市固体废弃物综合处置场一期工程在线监测系统项目
- 02葫芦岛工业废物处理处置中心项目填埋场防渗实时在线监测系统
- 03武汉市生活垃圾填埋场飞灰安全填埋专区项目填埋库区防渗膜长期渗漏监测系统
- 04绵阳工业固废处置中心项目安全填埋场防渗土工膜长期渗漏监测系统
- 05武汉市江夏长山口生活垃圾填埋场二期防渗土工膜长期渗漏监测系统
- 06张掖市危废（固废）处置及资源化利用中心填埋场防渗土工膜长期渗漏监测系统
- 07山东滨州市北海魏桥危险废物综合处置场长期渗漏监测系统
- 08化州市垃圾飞灰无害化处理工程防渗膜长期渗漏监测系统工程
- 09神华榆林循环经济煤炭综合利用项目（一阶段工程）土工膜长期在线渗漏监测系统
- 10广东省粤北危险废物处置中心安全填埋场渗漏在线监测系统
- 11神华榆林循环经济煤炭综合利用项目土工膜长期在线渗漏监测系统
- 12灌南飞灰填埋场土工膜固定式长期渗漏在线监测系统
- 13中环信安全填埋场一期项目二区工程固定式土工膜长期渗漏在线监测系统
上述项目分布于西北、东北、华中、西南、华东与华南六个地区，覆盖生活垃圾、飞灰、危险废物、工业固废与煤化工等不同介质。介质的腐蚀性与电导率差异显著，电极材料选型与判据阈值须随之调整；此类参数无法从标准条文中直接获得，只能通过工程实践逐项积累。
